Блоки прямоугольных и круглых труб
ЗАО «ТЖБИ-4» выпускает звенья прямоугольные по серии 3.501.1-177.93 выпуск 1-1 (серии 3.501-104), предназначенные для применения под насыпями автомобильных и железных дорог в умеренных и суровых климатических условиях в районах с расчётной сейсмичностью до 9 баллов на постоянных и периодически действующих водотоках при отсутствии наледи.

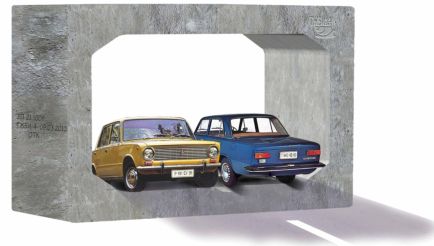

Звено ЗП 21.100-F
Изделия производятся по Серии 3.501.1-177.93
выпуск 1-1(серия 3.501-104
Область применения звеньев: отверстием 1,0; 1,25 и 1,5 метра для железных дорог при высоте насыпи до 19,0 метров; отверстием 2,0; 2,5; 3,0 и 4,0 м. для железных и автомобильных дорог при высоте насыпи для железных дорог до 19,0м; для автомобильных дорог до 20,0 м. Все звенья изготавливаются длиной 1,0 метр. Марка прямоугольного звена состоит из одной или двух буквенно-цифровых групп, разделённых дефисом: первая группа содержит сокращённое наименование блока, его типоразмер, характеризующий несущую способность, и основную геометрическую характеристику в см; вторая группа - обозначение условий применения: повышенная агрессивность среды - (О), климатические условия суровые - (F). Материал звеньев конструкционный тяжёлый бетон по ГОСТ 26633-91 со средней плотностью от 2200 до 2500 кг/м³ класса по прочности на сжатие В30 и В35 водонепроницаемостью W6 и морозостойкостью F200 и F300 в зависимости от среднемесячной температуры наружного воздуха наиболее холодного месяца минус 10ºС и выше и ниже минус 10ºС до 20ºС соответственно.
Основные показатели звеньев прямоугольных труб приведены в таблице:
Номенклатура прямоугольных звеньев |
Отверстие
в свету,
мм
|
Габарит,
мм |
Вес,
т |
|
А |
Б |
В |
Н |
Звено прямоугольное 3П 1.100 -F (Блок № 80) |
1000 |
1500 |
1220 |
1740 |
1,70 |
Звено прямоугольное 3П 2.100 -F (Блок № 81) |
1000 |
1500 |
1220 |
1780 |
1,80 |
Звено прямоугольное 3П 3.100 -F (Блок № 82) |
1000 |
1500 |
1220 |
1860 |
2,00 |
Звено прямоугольное 3П 4.100 -F (Блок № 83) |
1250 |
1500 |
1490 |
1790 |
2,00 |
Звено прямоугольное 3П 5.100 -F (Блок № 84) |
1250 |
1500 |
1490 |
1850 |
2,30 |
Звено прямоугольное 3П 6.100 -F (Блок № 85) |
1250 |
1500 |
1490 |
1930 |
2,60 |
Звено прямоугольное 3П 7.100 -F (Блок № 86) |
1500 |
2000 |
1740 |
2330 |
2,80 |
Звено прямоугольное 3П 8.100 -F (Блок № 87) |
1500 |
2000 |
1740 |
2430 |
3,20 |
Звено прямоугольное 3П 9.100 -F (Блок № 88) |
1500 |
2000 |
1800 |
2530 |
4,00 |
Звено прямоугольное 3П 10.100 -F (Блок № 47) |
2000 |
2000 |
2260 |
2380 |
3,50 |
Звено прямоугольное 3П 11.100 -F (Блок № 48) |
2000 |
2000 |
2260 |
2500 |
4,20 |
Звено прямоугольное 3П 12.100 -F (Блок № 89) |
2000 |
2000 |
2320 |
2680 |
5,60 |
Звено прямоугольное 3П 13.100 -F (Блок № 49) |
2500 |
2000 |
2760 |
2450 |
4,40 |
Звено прямоугольное 3П 14.100 -F (Блок № 50) |
2500 |
2000 |
2840 |
2570 |
5,80 |
Звено прямоугольное 3П 15.100 -F (Блок № 90) |
2500 |
2000 |
2900 |
2790 |
7,80 |
Звено прямоугольное 3П 16.100 -F (Блок № 91) |
3000 |
2500 |
3320 |
3000 |
6,20 |
Звено прямоугольное 3П 17.100 -F (Блок № 92) |
3000 |
2500 |
3400 |
3140 |
8,00 |
Звено прямоугольное 3П 18.100 -F (Блок № 93) |
3000 |
2500 |
3460 |
3320 |
10,00 |
Звено прямоугольное 3П 19.100 -F (Блок № 94) |
4000 |
2500 |
4360 |
3130 |
9,10 |
Звено прямоугольное 3П 20.100 -F (Блок № 95) |
4000 |
2500 |
4420 |
3170 |
10,00 |
Звено прямоугольное 3П 21.100 -F (Блок № 96а) |
4000 |
2500 |
4600 |
3370 |
13,70 |
Звено прямоугольное 3П 22.100 -F (Блок № 97) |
1000 |
2000 |
1220 |
2240 |
1,90 |
Звено прямоугольное 3П 23.100 -F (Блок № 100) |
1250 |
2000 |
1490 |
2290 |
2,40 |
Звено прямоугольное 3П 24.100 -F (Блок № 103) |
1500 |
2500 |
1740 |
2830 |
3,10 |
Звено прямоугольное 3П 25.100 -F (Блок № 51) |
2000 |
2500 |
2260 |
2880 |
3,90 |
Звено прямоугольное 3П 26.100 -F (Блок № 54) |
2500 |
2500 |
2760 |
2950 |
4,80 |
Звено прямоугольное 3П 27 -F (Блок № 98) |
1000 |
2000 |
1220 |
2620 |
2,40 |
|
Звено прямоугольное 3П 28 -F (Блок № 101) |
1250 |
2000 |
1490 |
2660 |
2,90 |
Звено прямоугольное 3П 29 -F (Блок № 104) |
1500 |
2500 |
1740 |
3200 |
3,70 |
Звено прямоугольное 3П 30 -F (Блок № 52) |
2000 |
2500 |
2260 |
3240 |
4,70 |
Звено прямоугольное 3П 31 -F (Блок № 55) |
2500 |
2500 |
2760 |
3300 |
5,80 |
Звено прямоугольное 3П 32 -F (Блок № 99) |
1000 |
1500 |
1220 |
2120 |
2,10 |
Звено прямоугольное 3П 33 -F (Блок № 102) |
1250 |
1500 |
1490 |
2160 |
2,60 |
Звено прямоугольное 3П 34 -F (Блок № 105) |
1500 |
2000 |
1740 |
2700 |
3,40 |
Звено прямоугольное 3П 35 -F (Блок № 53) |
2000 |
2000 |
2260 |
2740 |
4,40 |
Звено прямоугольное 3П 36 -F (Блок № 56) |
2500 |
2000 |
2760 |
2800 |
5,50 |
Звено прямоугольное 3П 37 -F (Блок № 106) |
3000 |
2500 |
3320 |
3340 |
7,50 |
Звено прямоугольное 3П 38 -F (Блок № 107) |
4000 |
2500 |
4360 |
3460 |
9,90 |
